M12 公头成型式线缆，X Coding直头

连接器系列：M12
类型：公
编码：X
装配方式：锁螺丝
安装类型：直头

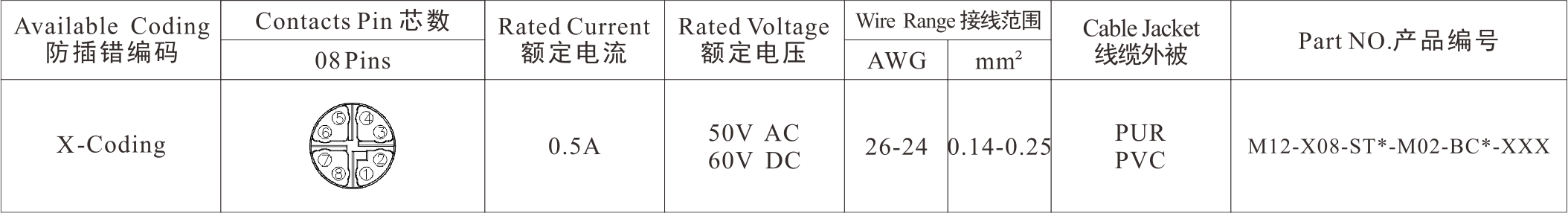

产品编号：M12-X**-ST0-M02-BC*-XXX
                X:X Coding(X扣)
                **:08 (Pin数)
                ST0:0=UnShielded 非屏蔽，2=Full Shield 全屏蔽
                BC*:BCC=Cable Jacket PVC(For Molded Cable)成型式外被PVC线缆
                BC*:BCR=Cable Jacket PUR(For Molded Cable)成型式外被PUR线缆
                XXX:050=0.5M,100=1M,10M=10M...(Length长度)
技术参数 Technical Data
标准 Standard
IEC61076-2-109
工作温度 Ambient Temperatur
-25℃-+80℃
绝缘电阻 Insulation Resistance
≥100MΩ
接触电阻 Contact Resistance
≤5mΩ
防护等级 IP Class
IP67
机械寿命 Mating Endurance
>100 Mating Cycles
材质说明 Material Data
胶芯材料 Connector Carriers
PA
接触端子 Connector Contacts
Copper Alloy With Gold Plated 铜镀金
螺母/螺丝 Connector Nut/Screw
Copper Alloy With Nickel Plated 铜镀镍
屏蔽 Shielding
Unshielded 屏蔽 / Shielded 屏蔽
连接器外模 Connector Overmold
TPU
尺寸图
PDF页面



3D模型
