M12 母头面板式，S&T-Coding 压接式，前锁安装，压接电子线

连接器系列：M12
类型：母
编码：S,T
装配方式：锁螺丝
安装类型：前锁
产品编号：M12-X**-ST0-F03-BQ*-XXX
                X:S,T Coding(S,T扣)
                **:03,04(Pin数)
                *:1=M16X1.5    2=PG9,...
                XXX:050=0.5M,100=1M,10M=10M...(Length长度)

技术参数 Technical Data
标准 Standard
IEC61076-2-111
工作温度 Ambient Temperatur
-25℃~+80℃
绝缘电阻 Insulation Resistance
≥100MΩ
接触电阻 Contact Resistance
≤10mΩ
防护等级 IP Class
IP67
机械寿命 Mating Endurance
>100 Mating Cycles
材质说明 Material Data
胶芯材料 Connector Carriers
PA
接触端子 Connector Contacts
Copper Alloy With Gold Plated 铜镀金
螺母/螺丝 Connector Nut/Screw
Copper Alloy With Nickel Plated 铜镀镍
密封胶圈 Seal/O-Ring
FKM 氟橡胶
屏蔽 Shielding
Unshielded 非屏蔽
连接方式 Contacts Termination
Crimping Type 压接式
电气参数&机械参数 Electrical Data & Mechanical Date
防插错编码 Available Coding
S-CodingT-Coding
额定电流 Rated Current
16A(03Pin) 12A(04Pin)12A
额定电压 Rated Voltage
630V60V
接线范围 Wire Range AWG/mm²
16 AWG / 1.5 mm²
尺寸图

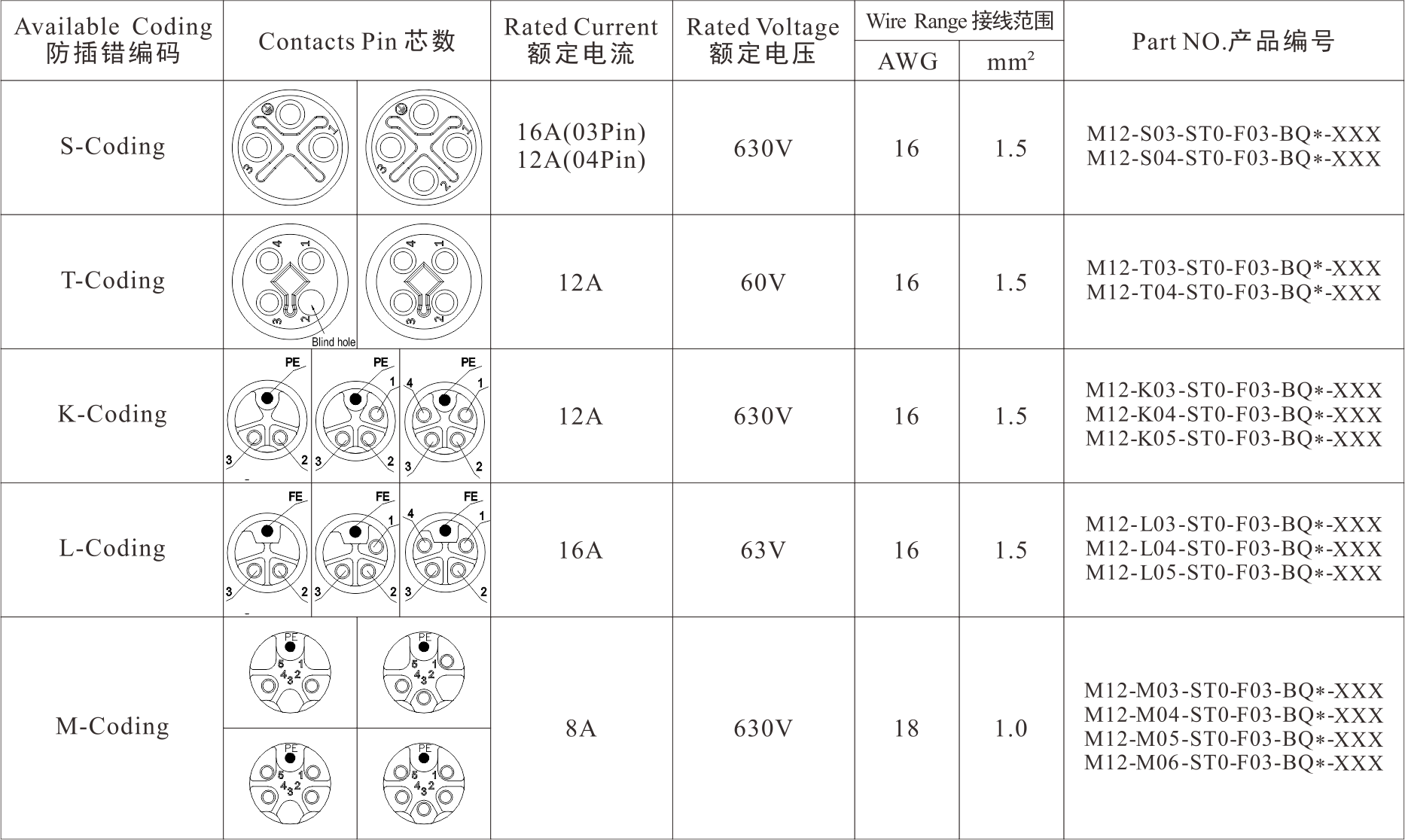

规格选型表 Specification Selection Table
配套部件 Matching Parts

M12 公头成型式线缆，S&T-Coding直头
